提 升——智能监测助力上海某馆钢结构监测

来源:房屋安全鉴定网点击: 发布时间:2022-03-17 17:09:16

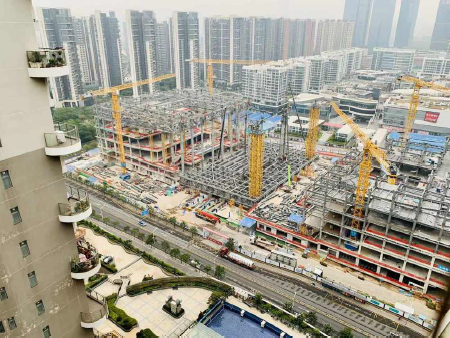

根据上海市建设“全球区域文化中心城市”和“国际文化创新创意先锋城市”的定位,上海某馆将建设成为上海市新一轮文体设施中里程碑项目——打造出集美术展览、艺术收藏、文化交流、公共服务、全民阅读、思想交流、文化传承与创意创造于一体的多功能文化艺术殿堂。

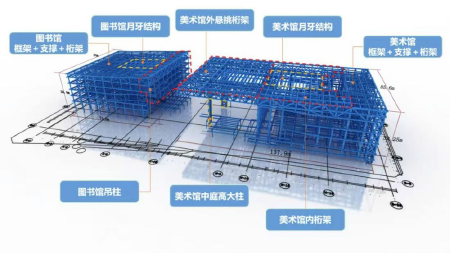

  上海某馆钢结构主要包括地下室劲性钢骨结构、一至五层钢框架结构、六至屋面层悬挑钢桁架结构、月牙结构。建筑结构最高点为39.400米,钢结构约12650吨。其中钢桁架为组合桁架,最大高度为8.800米,最大长度为128.600米,最大悬挑为58.450米。该工程悬挑区桁架地面拼装及整体提升为本工程钢结构施工控制重难点。


  虽然进场之前已和委托方多次沟通,熟悉图纸,编制监测方案,确定监测报警值,进行了大量的前期准备工作,但是到现场后还是有点措手不及。常规的钢结构监测设备安装一般是在钢结构拼装完成后进行安排,场地条件较好。而本项目由于工期紧、任务重,委托方要求我们在钢结构拼装焊接施工期间同步进行监测设备的安装。另外,现场施工条件远比我们想象的复杂:整个拼装待提升的钢桁架占地约60m×100m,在距离地面约3m高度的胎架上进行组装,由于钢结构还在紧张的施工中,现场电焊火花四溅,而且高空行走暂未设置走道板及护栏等安全设施,给我们的监测设备安装带来极大的挑战。


  但是我们的监测工程师并没有被面临的困难吓到,针对现场情况紧急调整了监测设备安装方案,充分发扬吃苦耐劳、敢打敢拼的精神,迎难而上。我们配备了安全带等防护措施,有登高梯的借助登高梯,没有登高梯的就沿着电焊工攀爬的路线,将安全带挂在临时钢丝升上徒手攀爬,沿着悬空3m的钢桁架,硬是一步一个脚印,完成了30个传感器的安装、1500m线路的走线及临时固定、以及智能采集模块、通讯模块、蓄电池供电系统的安装,做到了与钢结构施工同步安装,为后续钢桁架整体提升争取了宝贵时间。


  本次监测工作,我们采用先进的云平台智能监测系统。监测现场硬件设备与监测软件调试完成后,监测数据通过网络发送到云平台,我们可以在任何有网络的地方登陆监测系统,实时查看监测数据,调整监测频率,并具体自动报警功能。


  1月12日下午,钢桁架整体提升开始,提升至悬空约5m空中,静置12小时,随后开始连续提升。

  1月14日下午,历时48小时,钢桁架整体提升31.95米,成功实现整体提升,内外桁架实现首次牵手。

  “监测是施工的眼睛”。在整个钢桁架提升施工过程中,我们监测工程师在施工现场第一线紧盯监测平台显示屏,按照每15分钟一次的监测频率实时汇报监测情况,为施工安全保驾护航,与参建各方共同见证了60m*100m*8m这一庞然大物的整体提升过程,监测过程未发生数据报警,提升工程圆满完成。

  目前,某房屋检测中心已具备基坑工程监测、隧道工程监测、边坡工程监测、高大支模监测、高层高耸结构监测、大跨度或异性结构监测等各类型工程施工期监测、全寿命健康监测的技术能力,努力践行“诊断城市安全”。
