浙江永康某房屋火灾后检测

来源:房屋安全鉴定网点击: 发布时间:2021-11-30 15:38:42

一、检测目的、范围和内容


该房屋为一幢地上五层钢筋混凝土框架结构房屋,竣工于2018年,建筑总面积约9571.69m2,自建成以来一直作为生产车间及仓库使用。该房屋于2021年4月19日发生火灾,持续时间约6小时左右,烧损电动工具等物品若干,过火面积约9571.69m2(整栋楼),未造成人员伤亡。为了解该房屋主体主要承重构件受火灾损伤程度,为后续工作提供技术依据,对该房屋主要承重构件进行火灾后检测鉴定。

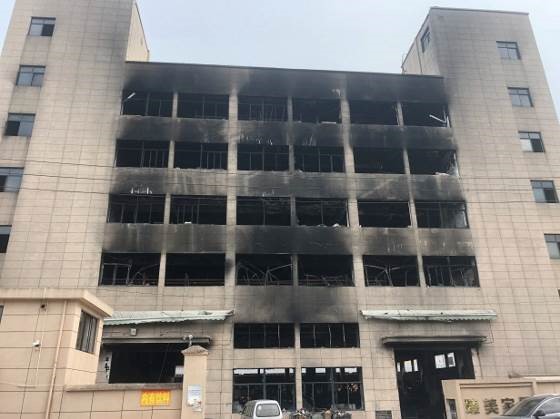

火灾后检测

本次检测的主要内容包括:


(1)调查火灾过程、燃烧范围、过火面积,通过现场残存材料的状态分析判断火灾现场的温度。


(2)过火后结构损伤情况调查,调查混凝土表面色泽、锤击反应、混凝土剥落、露筋、表层混凝土疏松情况以及损伤情况。


(3)采用钻芯法抽样检测混凝土强度。


(4)混凝土柱垂直度检测。


(5)对该房屋承重构件进行初步鉴定评级,提交火灾损伤检测报告。


二、检验依据


(1)《建筑结构检测技术标准》(GB/T50344-2019);


(2)《钻芯法检测混凝土强度技术规程》(JGJ/T 384-2016);


(3)《建筑变形测量规范》(JGJ8-2016);


(4)《混凝土结构现场检测技术标准》(GB/T 50784-2013);


(5)《混凝土中钢筋检测技术标准》(JGJ/T 152-2019);


(6)委托方提供的电子版建筑、结构图纸(设计单位为浙江晟元建筑设计有限公司,工程号为2016-2-19)。


三、判定标准


(1)《火灾后建筑结构鉴定标准》(T/CECS 252-2019);


(2)《工业建筑可靠性鉴定标准》(GB50144-2008);


(3)《建筑地基基础设计规范》(GB50007-2011)。


四、结论


受检房屋为一幢地上五层钢筋混凝土框架结构房屋,竣工于2018年。总体建筑平面近似矩形,南北向轴线尺寸长约43.20m,东西向轴线尺寸长约41.00m,建筑总面积约9571.69m2。该房屋起火时间为2021年4月19日,火灾持续时间约为6个小时,起火点:距离北侧楼梯间门1-2m,距离东侧墙壁0-1m范围内,起火原因为电气线路故障引燃周围可燃物引发火灾。根据火灾的影响范围和房屋受损程度,过火区域可以分为两个区,分别为:A区—该区域受火灾影响较大,为重灾区;B区—该区域为轻度烧灼,为轻灾区。A区主要为一层1-9/A-K轴、一层9-11/A-N轴、夹层9-11/A-N轴、二层1-11/A-N轴、三层1-11/A-G轴;B区主要为一层1-9/K-N轴、三层1-11/G-N轴、四层1-11/A-N轴、五层1-11/A-N轴。


(2)根据《火灾后建筑结构鉴定标准》(CECS 252:2019)经验公式以及常规材料的变态温度、燃点,综合推定A区火场的最高温度在850~1214℃之间;B区火场的最高温度在700~1214℃之间。


(3)受检房屋过火区域主要损伤为:A区部分混凝土柱构件锤击声音较闷、有锤痕,颜色呈灰白色或灰褐色,混凝土表面细微裂缝,个别露筋、锈蚀;部分楼混凝土大面积剥落,钢筋外露、锈蚀;个别梁底部混凝土剥落;锤击声音大部分较响,小部分锤击声音较闷;过火区域B区混凝土构件锤击声音较响、无锤痕,混凝土颜色熏黑,混凝土构件未见露筋,个别混凝土构件锤击声音稍闷,个别梁、板混凝土局部小面积剥落。


(4)采用钻芯法测试混凝土的强度,测试结果表明,一层至三层过火区域被测混凝土构件抗压强度在20.9MPa~44.1MPa之间,部分构件混凝土抗压强度值低于设计强度等级C35(35MPa)的要求;四层至五层过火区域被测混凝土构件抗压强度在23.3MPa~39.7MPa之间,部分构件混凝土抗压强度值低于设计强度等级C30(30MPa)的要求。


(5)检测结果表明,各受检钢筋混凝土柱构件东西向倾斜无明显规律,东西向倾斜率在0.34‰~9.31‰之间;南北向倾斜无明显规律,南北向倾斜率在0.34‰~8.84‰之间。依据《火灾后建筑结构鉴定标准》(CECS 252:2019),受检构件个别可评定为Ⅲ级,部分构件可评定为Ⅱb,其余大部分均可评定为Ⅱa。


(6)根据《火灾后建筑结构鉴定标准》(CECS 252:2019),A区中一层柱、夹层柱、夹层梁、夹层板、二层梁、二层板、三层梁、三层板均可评定为Ⅲ级;A区中二层柱、三层柱、四层梁、四层板均可评定为Ⅱb级;B区中一层柱、三层柱、二层梁、二层板、四层梁、四层板均可评定为Ⅱb级;B区中四层柱、五层柱、五层梁、五层板、屋面层梁、屋面层板均可评定为Ⅱa级。


建议


通过对现场调查与检测,并结合相关测试数据及分析,提出以下处理和修复建议:


(1)依据《火灾后建筑结构鉴定标准》(CECS 252:2019),对于A区中所有主要承重构件以及B区中被评定为Ⅲ级的构件,建议采取加固或局部更换措施;对于被评定为Ⅱb级的主要构件,建议采用提高耐久性或局部处理和外观修复措施;对于被评定为Ⅱa级的主要构件,建议采用提高耐久性的措施或不采取措施;


(2)建议聘请有资质的加固设计和施工单位,对损伤构件进行加固设计及施工。
