无损检测：不拆一砖一瓦，看清结构内部

结构检测最常被误解的一点，是以为“检测就是把东西拆开看”。实际上，现代无损检测已经能在完全不损伤结构的前提下，判断内部有没有缺陷、有多大、在什么位置。

这篇文章不讲设备参数，只讲一件事：什么情况下用哪种方法，以及每种方法的边界在哪。

一、金属结构：从表面到内部

· 磁粉（MT）：铁磁性材料查表面与近表面裂纹。灵敏度高、速度快、成本低；局限是仅限铁磁材料，深度一般不超 2 毫米。

· 渗透（PT）：不锈钢、铝合金、陶瓷等非多孔材料的表面开口缺陷。几乎不受材料限制；但查不到内部，也无法判断深度。

· 超声（UT）：内部缺陷与测厚的绝对主力，可查未熔合、夹渣、分层。局限是对表面状态敏感，且定性判断高度依赖人员经验。

· 超声相控阵（PAUT）：多晶片电子偏转声束，生成类似 B 超的截面图像，可可视化缺陷形态，适合管座角焊缝、异形接头。塔筒焊缝与法兰节点的典型手段。

二、混凝土结构：强度、缺陷与内部构造

· 回弹法：最常用的强度普查手段。但适用条件很明确——龄期 14–1000 天、强度 10–60 兆帕、碳化深度有限。表面碳化、潮湿、掺合料比例高时，不能直接换算。

· 超声回弹综合法：同时测声速与回弹值，可部分消除碳化与含水率影响，精度高于单一回弹法，是既有结构检测的推荐方法。

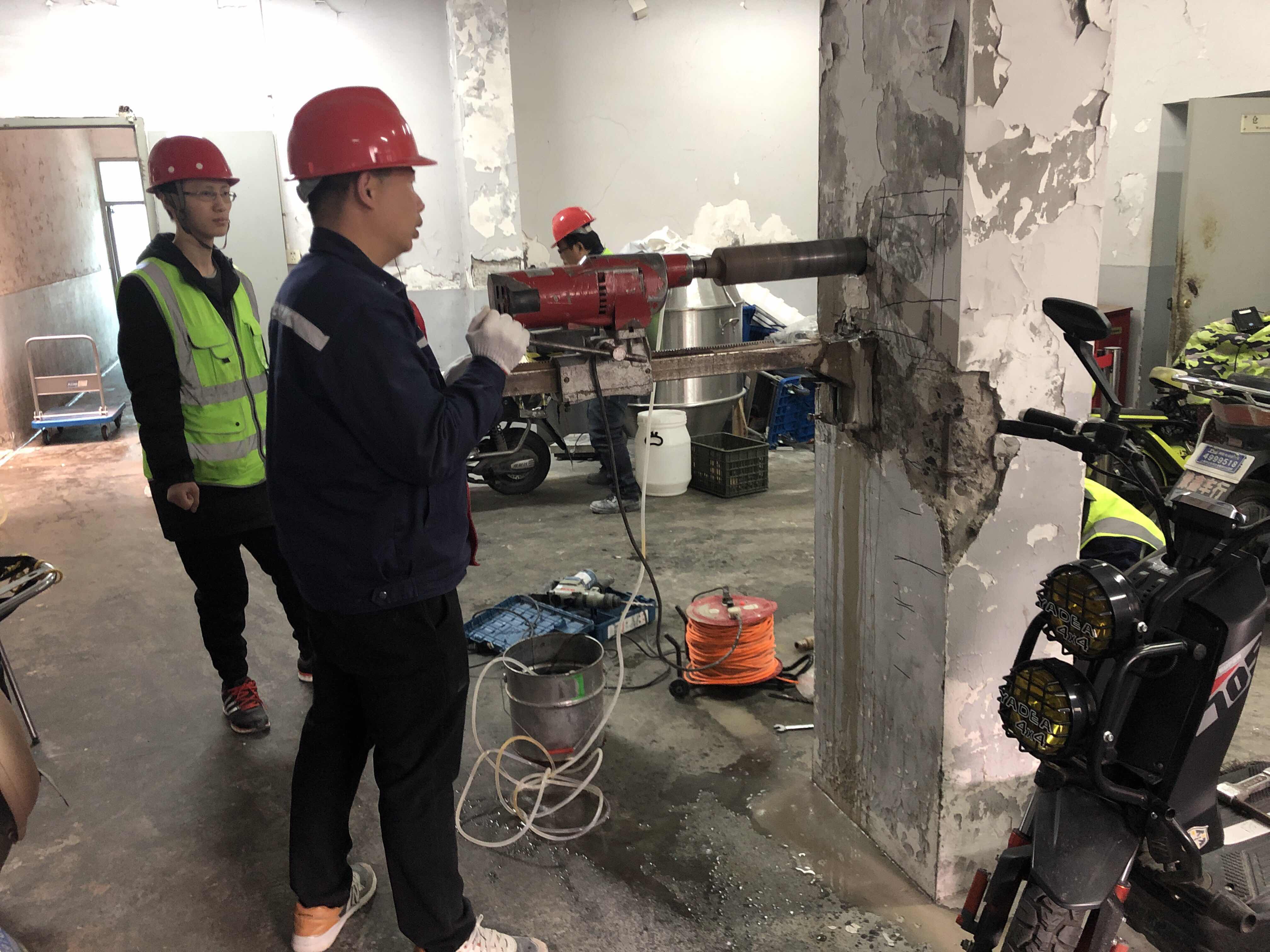

· 钻芯法：唯一能“定标”的方法。有损、数量有限，但不可替代——大批量回弹检测必须有钻芯修正，否则结论不可靠。

· 冲击回波与超声法：查内部蜂窝、空洞、裂缝深度，以及预应力孔道灌浆密实度。混塔预应力孔道检测的关键手段。

· 红外热像：靠表面温差快速发现渗漏、空鼓、外墙面砖脱粘。价值在效率，可整面扫描后对异常区精确复核；受日照风速影响大。

三、钢筋配置与保护层

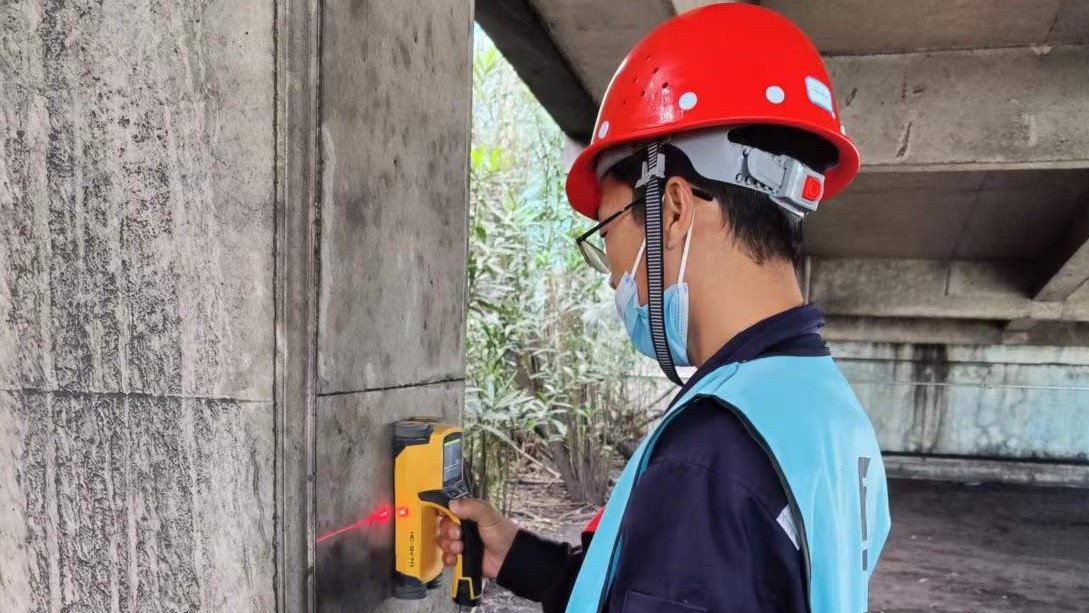

改造复核必须知道实际配筋与保护层厚度。电磁感应法（钢筋扫描仪）是主流手段，可快速定位钢筋位置、间距、保护层与大致直径；钢筋密集或多层布置时可能误判，需局部剔凿验证。

保护层厚度不只关系耐久性（碳化与锈蚀的起点），也直接影响耐火极限与粘结锚固性能。

四、方法之外，真正决定结论的三件事

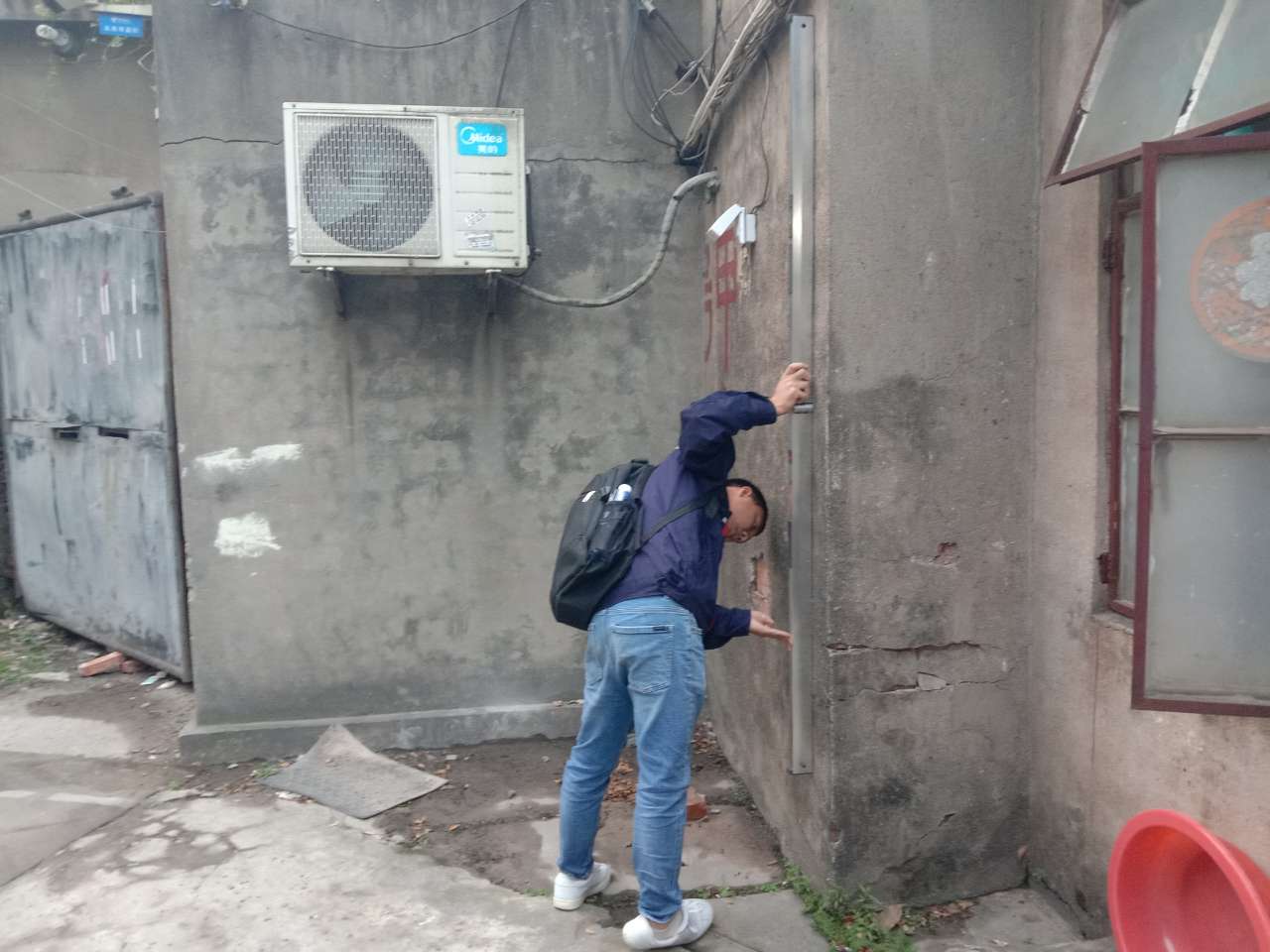

· 测点选在哪。同一构件，测在受拉区还是受压区、跨中还是支座，结论完全不同。依据是对受力状态的理解，不是随机抽样。

· 数据怎么判。回弹值要不要修正、缺陷回波是真是假、裂缝宽度在何处量测——每个判断都依赖经验与规范的掌握。

· 结论怎么用。数据本身不构成结论，必须结合结构复核验算，才能转化为“能不能用、能加多少”的工程判断。

五、能力覆盖

· 金属结构：磁粉、渗透、超声、超声相控阵、涂层测厚。

· 混凝土结构：回弹、超声回弹综合、钻芯、冲击回波、超声测缺陷与裂缝深度。

· 专项检测：预应力孔道灌浆密实度、螺栓预紧力（超声波法）、红外热像普查、三维激光扫描。

· 配套服务：结构复核验算、可靠性鉴定、加固方案建议、检测方案编制与技术交底。

这些手段在塔筒检测、混塔专项、既有建筑与工业厂房检测中都是基础工具。不同业务的差别，不在于用什么设备，而在于怎么组合、怎么解读。

  业务咨询：150-2113-7245（电话 / 微信同号）　风机安全检测 · 塔筒检测 · 混塔专项 · 无损检测 · 既有建筑检测
