光伏屋面检测的方式!

来源:房屋安全鉴定网点击: 发布时间:2022-11-15 17:00:27

光伏屋顶承重能力检测鉴定的基础知识: 光伏支架常见形式 光伏支架具有多种分类方式,如按照连接方式分为焊接式和组装式,按照安装结构分为固定式和逐日式,按照安装地点分为地面式和屋面式等。无论哪种光伏系统,其支架构成大体相似,都包括连接件、立柱、龙骨、横梁、辅助件等部分。

1.1固定式光伏支架

固定式光伏支架,顾名思义,是指安装之后方位、角度等保持不变的支架系统。固定安装方式直接将太阳能光伏组件朝向低纬度地区放置(与地面成一定的角度),以串并联的方式组成太阳能光伏阵列,从而达到太阳能光伏发电的目的。其固定方式有多种,如地面固定方式就有桩基法(直接埋入法)、混凝土块配重法、预埋法、地锚法等,屋面固定方式随屋面材料不同而有不同的方案。

1.1.1屋面光伏系统支架 屋面光伏支架所安装的环境包括坡屋面、平屋面,安装时需顺应屋面环境,不破坏固有结构及自*系统,屋面材料包括琉璃瓦、彩钢瓦、油毡瓦、混凝土面等。针对不同的屋面材料采用不同的支架方案。 屋面按倾斜角度分为坡面和平面两种,所以屋面光伏系统的倾斜角度有多种选择,对于坡屋面通常采用平铺的方式顺应屋顶坡度布置,也可以采用与屋顶成一定倾角的布置方式,但是这种做法相对比较复杂,案例较少;对于平屋面则有平铺和倾斜一定角度两种选择。 针对不同的屋面材料,会有不同的支架系统。 1)琉璃瓦屋面支架

光伏屋面检测 (7)

2)彩钢瓦屋面支架

彩钢板是薄钢板经冷压或冷轧成型的钢材。钢板采用有机涂层薄钢板(或称彩色钢板)、镀锌薄钢板、防腐薄钢板(含石棉沥青层)或其他薄钢板等。

压型钢板具有单位重量轻、强度高、抗震性能好、施工**、外形美观等优点,是良好的建筑材料和构件,主要用于围护结构、楼板,也可用于其他构筑物。

屋面彩钢瓦一般分为:直立锁边型、咬口型(角驰式)型、卡扣型(暗扣式)型、固定件连接(明钉式)型。

彩钢瓦屋面支架固定方式

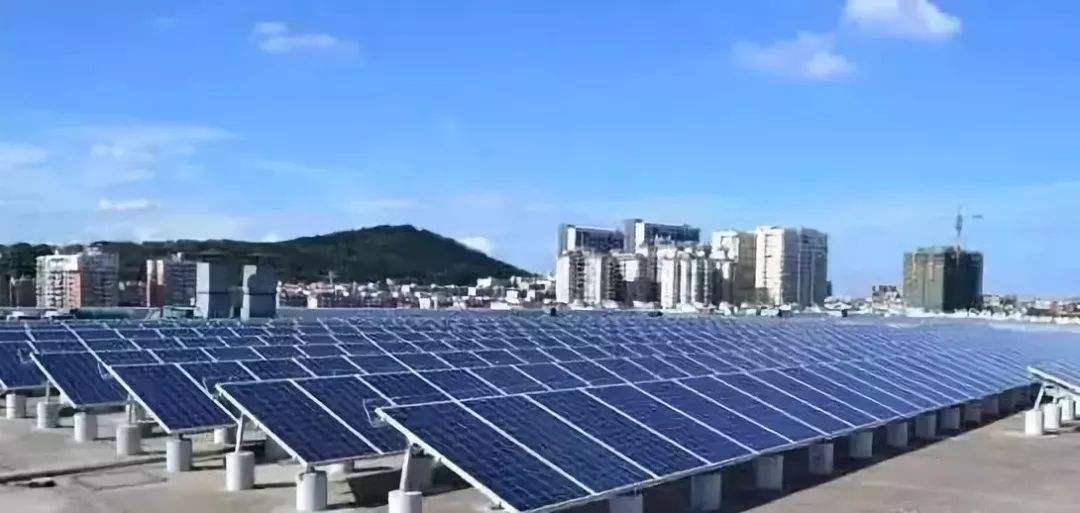

3)混凝土屋面支架 混凝土屋面光伏支架一般为固定倾角的固定方式,也可以采用平铺方式布置。该型屋面固定方式主要为混凝土基础和标准化固定连接件固定,分为现浇型和预浇型两种方式。
