钢结构梁柱节点的超声检测方法

来源:房屋安全鉴定网点击: 发布时间:2020-07-02 08:50:26

a.超声检测技术等级的选择
由于焊缝检测条件以及焊缝要求的不同,需要根据实际情况采用相适应的超声检测等级。一般分为A、B、C级。A级检测采用直射法和一次反射法在焊缝的单面进行。B级检测采用直射法和一次反射法在焊缝的单面或双面双侧进行。C级检测主要要求磨除焊缝余高,对焊缝的横向和纵向缺陷均进行扫查。在梁柱的焊接节点上,一般采用B级检测。但有时梁腹板与连接板重叠而遮挡住连接板某一面,只能采用A级检测,并应在记录和报告中注明,此时焊缝的漏检率较高。
b.探头的选择
超声波探头一般分为直探头和斜探头。在焊缝的检测中,受焊缝形状及板厚的影响,一般采用斜探头。斜探头的选取要考虑三个方面:1.斜探头的声束应能扫查到整个检测区域截面;2.斜探头的声束轴线尽量与该焊缝可能出现的危害性缺陷垂直;3.尽量使用一次波判别缺陷,减少误判并保证足够的检测灵敏度。选择合适的探头可提高探伤效率和准确性。考虑到梁柱
c.耦合剂的选择
耦合剂的好坏决定超声波能量传递效率。在焊缝检测中,常见的耦合剂有机油、甘油、水、化学浆糊等。钢结构梁柱的检验往往在较高处,水容易流失,甘油价格较贵,机油容易污染环境,所以化学浆糊是一个比较好的选择。价格较便宜,携带方便,污染小,且耦合性能基本能满足钢结构的探伤要求。
d.探伤检测的准备

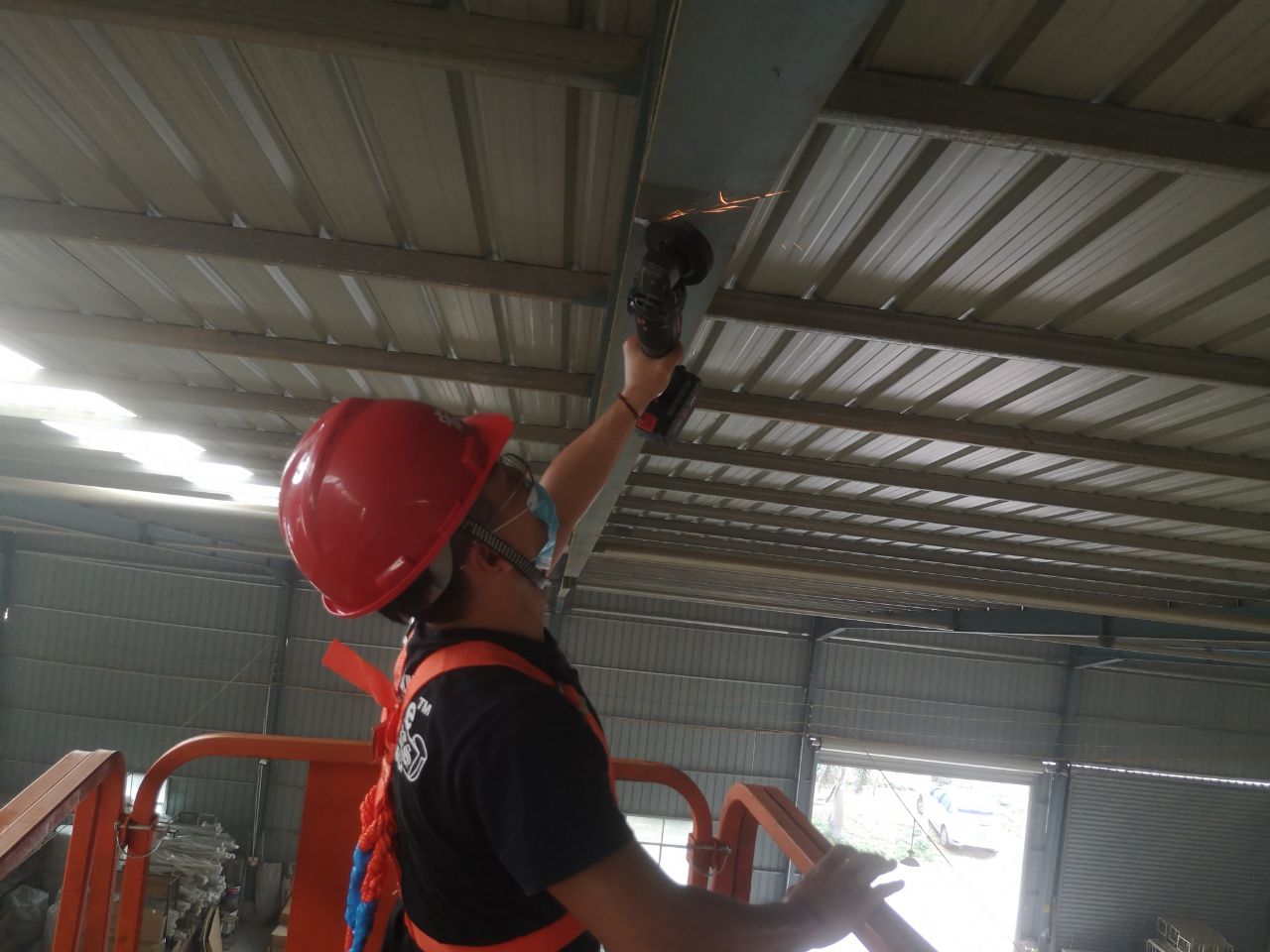

探伤检测前,可以通过结构图纸和实测情况了解构件的材质、厚度、类型、焊接方法等,选取对应的探头,制作出相应的DAC曲线。提前对需检焊缝周边打磨,清除飞溅,油污,附着物,打磨宽度为2.5倍K值与厚度乘积。
e.缺陷波的识别
探伤过程中,扫查速度应不大于150mm/s,避免缺陷的漏检。对部分疑似缺陷处,可前后、左右、转角、环绕等仔细探查。在检测过程中,除缺陷波的显示外,还因为焊缝以及工件的表面一些不规则形状,会产生一些反射讯号,梁柱的节点基本由角焊缝组成,其端角便会产生伪缺陷波,需要通过计算其水平和垂直距离,与焊脚的距离来加以识别判断。
