xx公司主梁裂缝专项检测

来源:房屋安全鉴定网点击: 发布时间:2022-12-16 17:18:44

  一、概况

  煤机位于江苏省盐城市xx县xx村,建筑年代为2011年。本次检测范围为#2炉给煤机下部支撑梁(下文简称:支撑梁)。支撑梁结构形式为混凝土框架结构。支撑梁高度为16.960m,支撑梁沿纵向设有一道1.5m(10轴~1/10轴线)分隔缝。

  二、检测内容

  (1) 调查支撑梁使用情况;

  (2) 对支撑梁受检区域现有图纸进行复核;

  (3) 对支撑梁受检区域主要承重构件材料力学性能进行抽样检测;

  (4) 对支撑梁受检区域损坏现状进行检测;

  (5) 分析支撑梁受检区域的安全性情况;

  (6) 对既有开裂梁给出加固建议,以达到或超出原设计承载力;

  三、检测依据

  (1)国家标准《建筑结构检测技术标准》GB/T50344-2019;

  (2)国家标准《混凝土结构现场检测技术标准》GB/T 50784-2013;

  (3)行业标准《建筑变形测量规范》JGJ 8-2016;

  (4)行业标准《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011;

  (5)行业标准《混凝土中钢筋检测技术标准》JGJ/T 152-2019;

裂缝安全检测

  四、判断标准

  (1) 国家标准《既有建筑鉴定与加固通用规范》GB55021-2021;

  (2) 国家标准《工程结构通用规范》GB 55001-2021;

  (3) 国家标准《混凝土结构通用规范》GB 55008-2021;

  (4) 国家标准《工业建筑可靠性鉴定标准》GB50144-2019;

  (5) 国家标准《建筑结构荷载规范》GB 50009-2012;

  (6) 国家标准《构筑物抗震设计规范》GB 50191-2012;

  五、检测及分析结果

  (1)支撑梁主要建筑布局、结构布置与原设计图纸基本相符,受检区域的主要结构构件截面尺寸梁与原设计不符合。

  (2) 本次受检区域所测框架梁混凝土构件的现龄期混凝土抗压强度推定值在(51.8~56.0)MPa之间,基本达到C50要求。

  (5)根据国家标准《混凝土结构设计规范》GB 50010-2010(2015版)第3.4.5条:在一类环境下,对钢筋混凝土屋架、托架及需作疲劳验算的吊车梁,其最大裂缝宽度限值应取为0.20mm。调查结果表明:受检区域部分梁构件裂缝宽度超出规范限值,裂缝宽度0.20~1.40mm,裂缝长度188~573mm,应采取可靠措施。

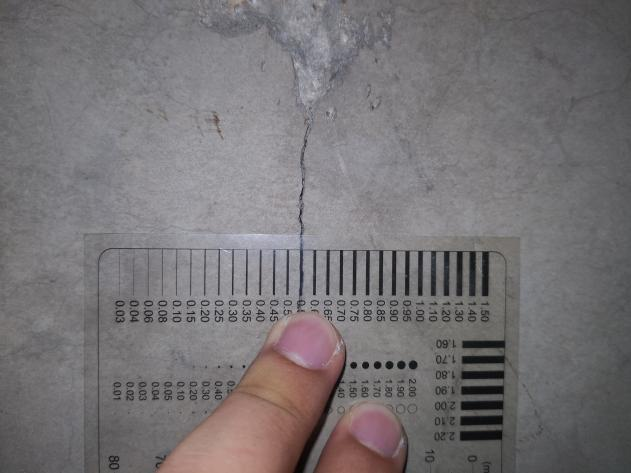

裂缝检测

  六、检测及分析建议

  (1)本次支撑梁受检区域支撑梁16.960m层中梁裂缝宽度超出规范充许值0.20mm,建议对裂缝进行加固处理;在荷载作用下,本次受检区域中钢筋混凝土梁计算配筋存在超限,建议采取加大截面法对进行加固处理。

  (2)国家标准《既有建筑鉴定与加固通用规范》GB55021-2021第2.0.6条规定既有建筑的加固必须按规定的程序进行加固设计,不得将鉴定报告直接用于施工,本报告中的计算分析仅供参考,设计单位应根据实际情况重新进行计算分析,改造过程中应加强对改造部位承重构件裂缝及变形观测。
